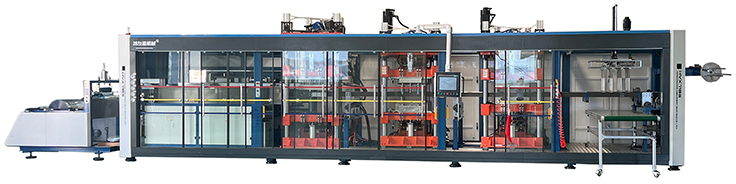

مواصفة
الميزات الرئيسية:
اعتماد التحكم PLC ، النظام بأكمله تلقائي بالكامل ، معلمات رقمية
عرض ، عملية سهلة
يمكن أن ينتج هذا الماكينة صواني بلاستيكية مع أوراق حسب التاريخ أدناه x
القدرة على استخدام أنواع مختلفة من أوراق البلاستيك
بنية الهيدروليكية ذات 4 حملة ، أكثر ثباتًا ، ضوضاء منخفضة
سخان الأسلاك السيراميك المستوردة ، والتحكم الدقيق في درجة الحرارة ، حياة طويلة
نحن نقدم خدمة مخصصة لك ، يمكن تصميم الجهاز و
تم تصنيعها كحاجتك.
نظام نقل أوراق السيارات المتقدمة ، طول التمدد
المعلمات الفنية:
| | HYX-7185-4 | HYX-520 |
1 | مادة مناسبة | PP ، PS ، PET ، PVC ، PLA ، إلخ. |
2 | عرض المواد | 450-740mm |
3 | سمك المادة | 0.15-2mm |
4 | الأعلى. تشكيل منطقة | 710 × 850mm | 710 × 520mm |
5 | دقيقة. تشكيل منطقة | 420 × 300mm |
6 | الأعلى. منطقة القطع | 690 × 830 مم | 690 × 500mm |
7 | تشكيل وقطع محطة القطع | 0-160mm | 0-130mm |
8 | عمق التكوين الإيجابي | 120mm |
9 | عمق التكوين السلبي | 110mm |
10 | تكديس آلية السكتة الدماغية | ≤500mm |
11 | أقصى قوة من القولبة محطة | 80t (للاستخدام مع نظام التدفئة يموت) | 60T (للاستخدام مع نظام التدفئة يموت) |
12 | قوة الحد الأقصى للضغط | 38 طن | 35 طن |
13 | قوة فرن التسخين المقدرة | الفرن العلوي 65 كيلو واط ، الفرن السفلي 65 كيلو واط | الفرن العلوي 45 كيلو وات ، الفرن السفلي 45 كيلو واط |
14 | طريقة التدفئة | الجزء العلوي والسفلي ، 3 أقسام تسخين |
15 | استهلاك الطاقة الفعلي | حوالي 40 ~ 60kw/ساعة حوالي 30 ~ 50kw/ساعة |
16 | مزود الطاقة | AC 380V/50Hz (3 N PE) |
17 | الأعلى. سرعة الإنتاج | 20-30 دورة/دقيقة |
18 | الأعلى. لفة قطر/الوزن | φ800mm/500kg | φ700mm/300kg |
19 | وزن الآلة | 12000 كجم | 9000 كجم |
20 | البعد (l*w*h) | 11m × 2.3m × 2.5m | 9m × 2.3m × 2.5m |
| طريقة التبريد | يتم تبريد القالب عن طريق تداول الماء |
| طلب الهواء | إمدادات الهواء ≥3.5m3/دقيقة ، ضغط الهواء 0.6 ~ 0.8MPa. |
قائمة التكوين الرئيسية |
لا. | المكون الإلكتروني الرئيسي | العلامات التجارية |
1 | نظام التحكم | دلتا تايوان |
2 | وحدة PLC | دلتا تايوان |
3 | شاشة تعمل باللمس | دلتا 12 بوصة شاشة اللمس | دلتا 10 بوصة شاشة اللمس |
4 | نظام التحكم في درجة الحرارة | دلتا (التحكم في درجة الحرارة الذكية) |
5 | التتابع المتوسط | شنايدر |
6 | موصل AC | شنايدر |
7 | مفتاح الهواء | ديليكسى |
8 | تشكيل محرك المؤازرة | دلتا (العلوي: 5.5 كيلو وات ، أقل: 5.5 كيلو وات) | دلتا (العلوي: 3 كيلوواط ، أقل: 3 كيلوواط) |
9 | محرك المحطة القطع | دلتا (العلوي: 7.5 كيلو وات ، أقل: 5.5 كيلو وات) | دلتا (العلوي: 4.5 كيلو وات ، أقل: 3 كيلوواط) |
10 | محرك المحطة المؤازرة | دلتا (العلوي: 7.5 كيلو وات ، أقل: 7.5 كيلو وات) | دلتا (العلوي: 4.5 كيلو وات ، أقل: 4.5 كيلو وات) |
11 | ورقة تسليم محرك المؤازرة | دلتا 5.5kw | دلتا 3KW |
12 | تكديس محرك المؤازرة | دلتا 2KW مع الفرامل |
13 | مجلس الوزراء السيطرة | شنغهاي تونغ كي |
14 | مفتاح كهروضوئي | كوريا فوتيك |
15 | ستارة ضوء السلامة | شنغهاي بو بانج |
16 | تبديل إمدادات الطاقة | دلتا تايوان |
17 | تسخين البريكر | مشروع تسخين مستورد مشروع مفصل ، مع قطن عزل حراري داخل ، 600 وات من السيراميك بأشعة تحت الحمراء 600 واط |
18 | مضخة فراغ | Elmo Rietschle V-VC100 |
19 | صمام إيجابي | اليابان SMC استجابة عالية السرعة عالية السرعة صمام تدفق كبير ، بقطر 1.5 بوصة. |
20 | نظام التبريد | ضاغط اليابان Daikin 6p |
21 | تحمل | اليابان NSK |
22 | أدلة خطية | تايوان هوين |
23 | صمام الداعم الهيدروليكي | اليابان CKD |
24 | أسطوانة الهواء | تايوان Airtac |
25 | الصمام الكهرومغناطيسي | اليابان CKD/SMC تايوان ميندمان/شاكو |
26 | قيمة فراغ | تايوان ميندمان |
27 | مسار سلسلة | سبيكة الألومنيوم من الدرجة الطبيعية |
28 | F.R.L | اليابان CKD أو SMC |
29 | نظام التغذية | جهاز التغذية الميكانيكية الأوتوماتيكية المزدوجة للشبار لتقليل كثافة العمالة للعمال ، 500 كيلوجرام. |
30 | صفائح الجسم المعدنية | علاج الطلاء |
31 | سلسلة صف مزدوج | تايوان KMC (علاج شحذ المصنع يقلل من حدوث مسحوق بلاستيكي.) |
الثاني. الوصف الفني للجهاز
A. يتكون معدات التكوين من إطار الهيكل الرئيسي ، ونظام تكوين الضغط الإيجابي والسلبي ، ونظام التحكم في درجة الحرارة ، ونظام الفراغ ،
نظام التدفئة ، نظام التحكم في الهواء ، نظام التحكم الكهربائي و PLC ، نظام اللكم ، تكديس تحلل المنتج ونظام الترجيع التلقائي و
المكونات الهيكلية الأخرى.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by , and all the parts involved are fully in line with: high-quality material selection, blank production method, machining, heat treatment, parts assembly, machine operation, machine
الصيانة وغيرها من الأساس العملية لضمان أن الجهاز المنقول ينقل وتحويل الحركة والقوة لديه قوة وصلابة كافية. يتم التعامل مع جميع الأسطح المعدنية بالمعالجة المضادة للركض ويتم رش الطبقة السفلية بالطلاء المضاد للوقوف ؛ يتم استخدام الأجزاء العامة والقياسية في الهيكل لتسهيل الصيانة واستبدال جميع الأجزاء لاحقًا.
ⅲ. أنظمة التحكم الكهربائية و PLC/مرافق السلامة

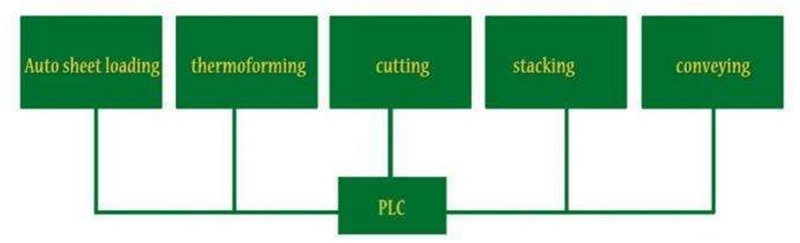

يتم التحكم في نظام التحكم الكهربائي بواسطة وحدة نمطية متكاملة PLC. يتم استخدام شاشة اللمس الصناعي كقوة HMI (واجهة آلة الإنسان) و
يتم استخدام الواجهة الصينية. يحتوي الجهاز على أزرار للتشغيل وإعداد وتعديل جميع معلمات العملية ، مما يجعل الجهاز سهلاً للتشغيل والحفاظ عليه.
يتم تقسيم طريقة عمل الجهاز بأكمله إلى يدوي/تلقائي ، يتم تشغيل جميع وظائف الإعداد على شاشة اللمس ؛ بعد أن وضع المشغل المواد ، اضغط على معدات بدء التشغيل التلقائي لإكمال العملية بأكملها لعملية التشكيل حتى يتم الانتهاء من معالجة المواد وإنتاجها في الصومعة ؛ يستخدم اليدوي بشكل رئيسي لتغيير العفن أو التحكم في العينة.
تم تجهيز النظام بتدابير حماية متعددة ، ويتم تزويد كل إجراء قد يصطدم ببعضها البعض بحماية تحكم متشابكة ومغلقة.
تصميم ختم حماية باب الأمان ، باستخدام فتح الإبزيم اليدوي ، القفل اليدوي ، صريف السلامة المثبت في باب الحماية لتحسين عامل الأمان للمعدات وضمان سلامة الموظفين والممتلكات.
تحتوي خزانة التوزيع على دوائر حماية ، بما في ذلك التيار الزائد ، الجهد الزائد ، الجهد السفلي ، الدائرة القصيرة ، وحماية الحمل الزائد. عنصر التدفئة محمي بواسطة فتيل. لمشاكل السلامة التي قد تسبب ضررًا للنظام أو الشغل ، هناك علامات تحذير أو ملاحظات. 10 ٪ مساحة محفوظة في صندوق التحكم للتغييرات المستقبلية. تم تجهيز الخزانة الكهربائية بفلتر ومروحة تبريد واقية.
يتم إخفاء جميع الكابلات والأسلاك غير القابلة للإزالة خارج صندوق إمدادات الطاقة في فتحة الكبل لسهولة الفتح والإصلاح. إذا لم يكن ذلك ممكنًا ، فاستخدم خرطومًا لإصلاحه .
